ПАМЯТЬ В ПК "СПЕЦИАЛИСТ МХ2"

Суммарная карта памяти / портов во всех режимах:

Адрес	Размер	Назначение
FFE0H / F000H	4	U7, порты клавиатуры (КР580ВВ55)
FFE4H / F004H	4	U6, порты программатора (КР580ВВ55)
FFE8H / F008H	4	U5, порты контроллера дисковода (К1818ВГ93)
FFECH / F00CH	4	U4, порты таймера (К580ВИ53)
FFF0H / F010H	4	U3, контроллер SPI для SD/MMC карт, дополнительные порты контроллера дисковода
FFF4H / F014H	4	U2, резерв
FFF8H / F018H	2	U1, цвет D7...D0 - код цвета в режиме МХ
FFFAH / F01AH	2	U1, D0=0 - включение, D0=1 - выключение ПЗУ в стандартном режиме
FFFAH / F01AH	2	U1, D1=0 - 5 цветов, D1=1 - 8 цветов в стандартном режиме
FFFCH / F01CH	4	U0, регистр режима (0...3), см. в нижней таблице



Режим	Диапазон адресов	Назначение
0	0000H...FFDFH	Основное ОЗУ, в том числе экран
0	FFE0H...FFFFH	Порты ввода - вывода
1	0000H...FFBFH	RAM - диск
1	FFC0H...FFDFH	Окно процессора, основное ОЗУ
1	FFE0H...FFFFH	Порты ввода - вывода
2	0000H...7FFFH	ROM - диска Специалиста МХ
2	8000H...FFDFH	Основное ОЗУ
2	FFE0H...FFFFH	Порты ввода - вывода
3 (ROM_EN=0)	0000H...7FFFH	ROM - диск стандартного Специалиста
3 (ROM_EN=0)	8000H...EFFFH	Основное ОЗУ стандартного Специалиста
3 (ROM_EN=0)	F000H...F7FFH	Порты ввода - вывода
3 (ROM_EN=0)	F800H...FFFFH	Порт клавиатуры
3 (ROM_EN=1)	0000H...EFFFH	Основное ОЗУ стандартного Специалиста
3 (ROM_EN=1)	F000H...F7FFH	Порты ввода - вывода
3 (ROM_EN=1)	F800H...FFFFH	Порт клавиатуры

Бит признака ROM_EN доступен по адресу U1.1. По сбросу устанавливается режим 3, ROM_EN=0. Если выбран режим Стандарт, то проверяется SD / MMC карта, если там присутствует системный Монитор, то он загружается, отключается ПЗУ и запускается Монитор из ОЗУ (для буфера используется экран, так что ОЗУ пользователя не портится: сброс машины не деструктивен, только восстанавливает систему). Если выбран режим МХ, то загрузчик включает Режим 2 и запускает ПЗУ с адреса 0000H. Это даёт возможность использовать стандартный софт Специалиста МХ. У МХа и режима Стандарт разные страницы ПЗУ. Режим 0 включается записью в порт U0.0, Режим 1 включается записью в порт U0.1, режим 2 включается записью в порт U0.2 и режим 3 включается записью в порт U0.3 (или по сбросу). Таким образом, в стандартном режиме это ячейки F7FCH...F7FFH, а в режиме МХа FFFCH...FFFFH соответственно.

Распределение микросхем блока памяти в данной схеме таково. Формирователь адреса основного ОЗУ (DD37) и видео ОЗУ цвета (DD38) собран на мультиплексорах DD32...DD35. Буфер шины данных собран на DD43. RAM - диск собран на DD39. Адрес страницы RAM - диска формируется диспетчером старшего адреса на DD36. В качестве ПЗУ на DD45 можно использовать и ППЗУ, и Flash - ПЗУ. Адресное пространство ПЗУ разбито на две части и выбирается в зависимости от режима сигналом MX. Возможно в качестве ОЗУ применять микросхемы в "узком" корпусе (DD37', DD38').

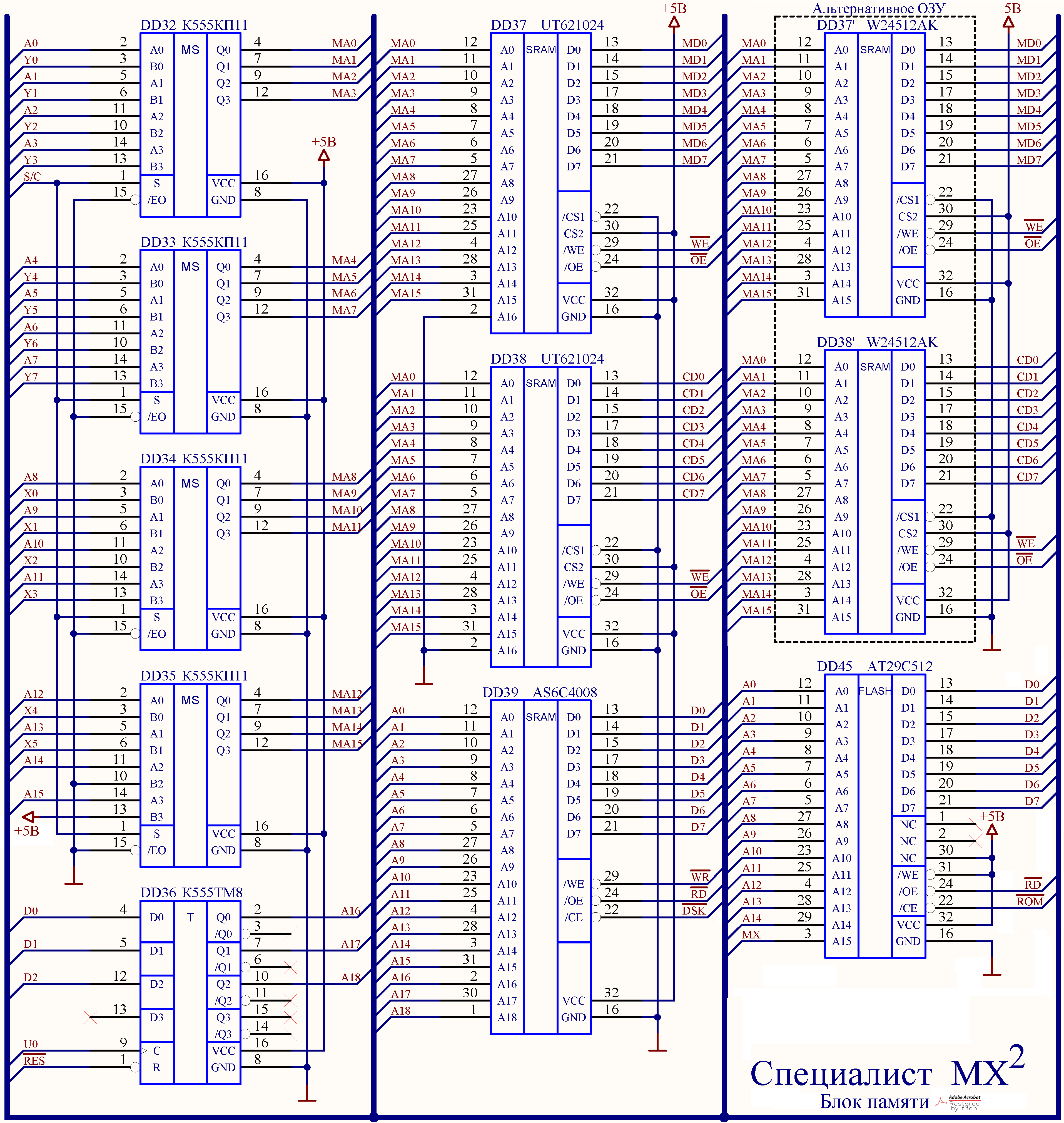

Ниже приводится схема памяти (схема кликтабельна).

КОНТРОЛЛЕР ЦВЕТА

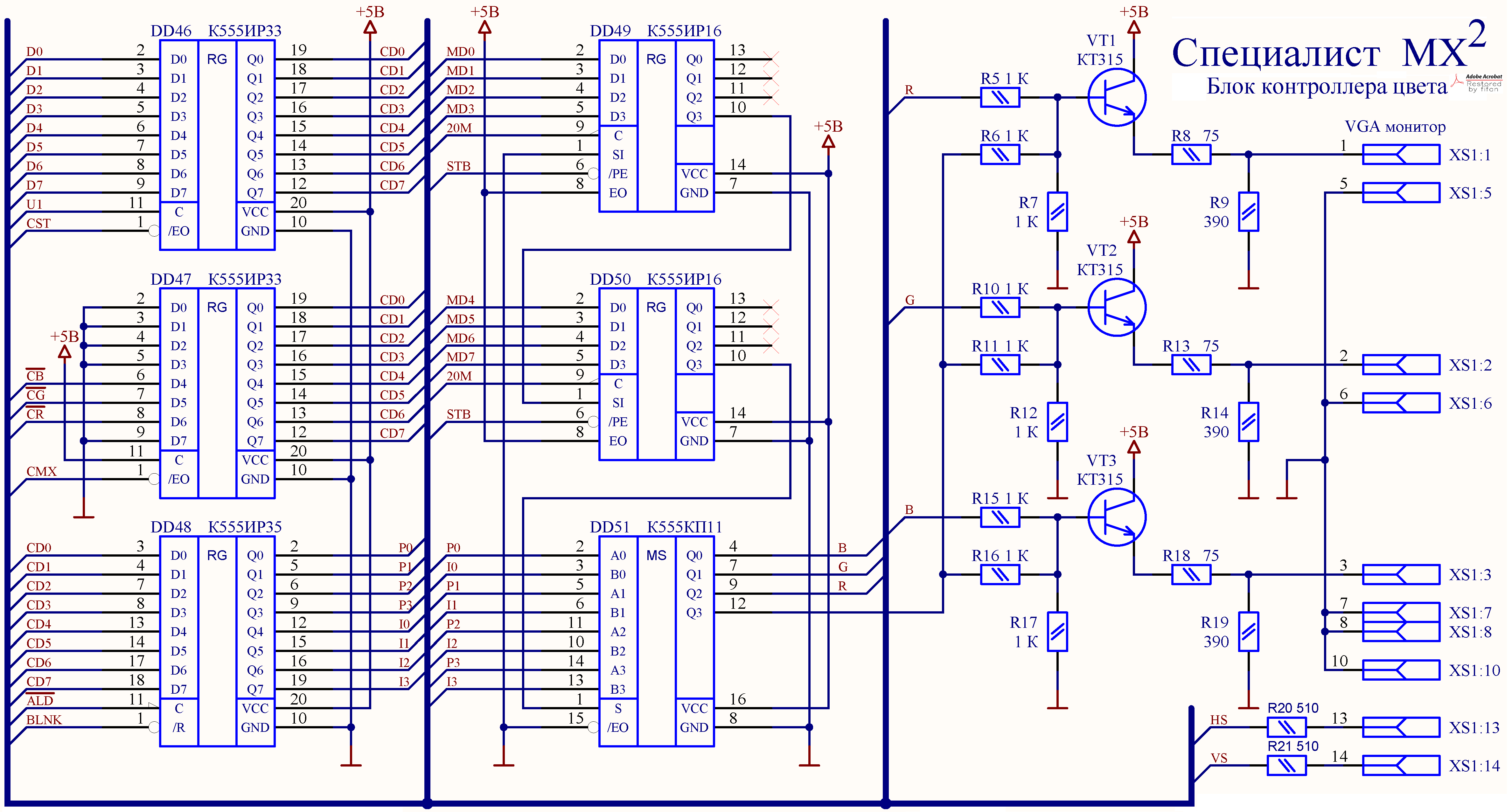

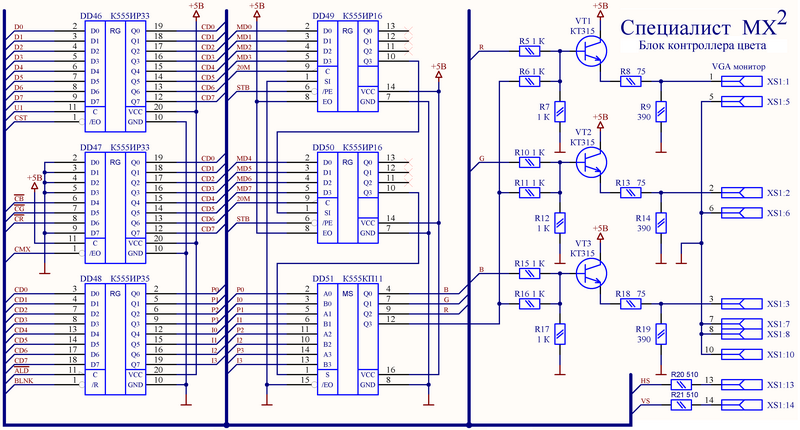

Схема контроллера цвета для вывода изображения на VGA монитор объединяет в себе схемы контроллеров цвета от "Стандартного" и "Специалиста МХ" и собраны на более современных микросхемах. Ниже приводится схема контроллера цвета без (схема кликтабельна).
