ПК "СПЕЦИАЛИСТ МХ2"

Далее совершенствуя схемотехнику Специалиста МХ HardWareMan собрал новый более совершенный ПК. Вот описание архитектуры Специалиста МХ2 со слов автора:

Двухбитный регистр режима остался. Только в Специалисте МХ он имеет всего три состояния (ОЗУ / RAM - диск/ ROM - диск), а я использовал все четыре: ОЗУ / RAM - диск/ ROM - диск/ STD. Первые три полностью повторяют "Стандартный Специалист МХ". Последний включает режим Стандартного Специалиста. По сбросу устанавливается режим 3 (Стандартный Специалист). При этом, ПЗУ включено. В режиме Стандартного Специалиста ПЗУ отключается другим портом. ПЗУ всегда 32 кБайта в режиме 2 (Специалист МХ) или 3 (Стандартный Специалист). Но, в принципе, можно и 48 кБайт, только вот при поддержки SD карты это не нужно: в 32 кБайта влезет все, что требуется постоянно. Удобство в том, что программам в ПЗУ будет доступен экран: можно печать символы и знакогенератор держать в ПЗУ, освободив ОЗУ для более важных задач. Теперь просто суммарная карта памяти / портов во всех режимах:

Адрес	Размер	Назначение
FFE0H / F000H	4	U7, порты клавиатуры (КР580ВВ55)
FFE4H / F004H	4	U6, порты программатора (КР580ВВ55)
FFE8H / F008H	4	U5, порты контроллера дисковода (К1818ВГ93)
FFECH / F00CH	4	U4, порты таймера (К580ВИ53)
FFF0H / F010H	4	U3, контроллер SPI для SD/MMC карт, дополнительные порты контроллера дисковода
FFF4H / F014H	4	U2, резерв
FFF8H / F018H	2	U1, цвет D7...D0 - код цвета в режиме МХ
FFFAH / F01AH	2	U1, D0=0 - включение, D0=1 - выключение ПЗУ в стандартном режиме
FFFAH / F01AH	2	U1, D1=0 - 5 цветов, D1=1 - 8 цветов в стандартном режиме
FFFCH / F01CH	4	U0, регистр режима (0...3), см. в нижней таблице



Режим	Диапазон адресов	Назначение
0	0000H...FFDFH	Основное ОЗУ, в том числе экран
0	FFE0H...FFFFH	Порты ввода - вывода
1	0000H...FFBFH	RAM - диск
1	FFC0H...FFDFH	Окно процессора, основное ОЗУ
1	FFE0H...FFFFH	Порты ввода - вывода
2	0000H...7FFFH	ROM - диска Специалиста МХ
2	8000H...FFDFH	Основное ОЗУ
2	FFE0H...FFFFH	Порты ввода - вывода
3 (ROM_EN=0)	0000H...7FFFH	ROM - диск стандартного Специалиста
3 (ROM_EN=0)	8000H...EFFFH	Основное ОЗУ стандартного Специалиста
3 (ROM_EN=0)	F000H...F7FFH	Порты ввода - вывода
3 (ROM_EN=0)	F800H...FFFFH	Порт клавиатуры
3 (ROM_EN=1)	0000H...EFFFH	Основное ОЗУ стандартного Специалиста
3 (ROM_EN=1)	F000H...F7FFH	Порты ввода - вывода
3 (ROM_EN=1)	F800H...FFFFH	Порт клавиатуры

Основные характеристики нового компьютера таковы:
- тактовая частота процессора - 2 или 2,5 МГц (переключаемая);
- выбираемый тип микропроцессора - К580ВМ80 или Z80;
- объём оперативной памяти - до 512 кБайт;
- объём постоянной памяти - до 48 кБайт;
- графический экран - 384 Х 256 точек с удвоением строк на VGA монитор разрешением 800 Х 600 точек;
- количество цветов - 5 / 8 / 16 в "стандартном" и МХ режимах.

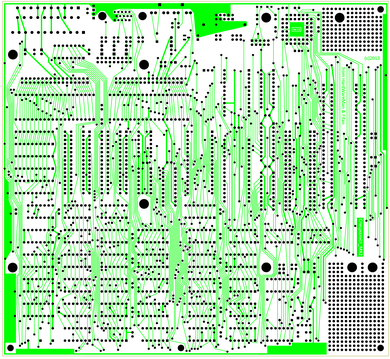

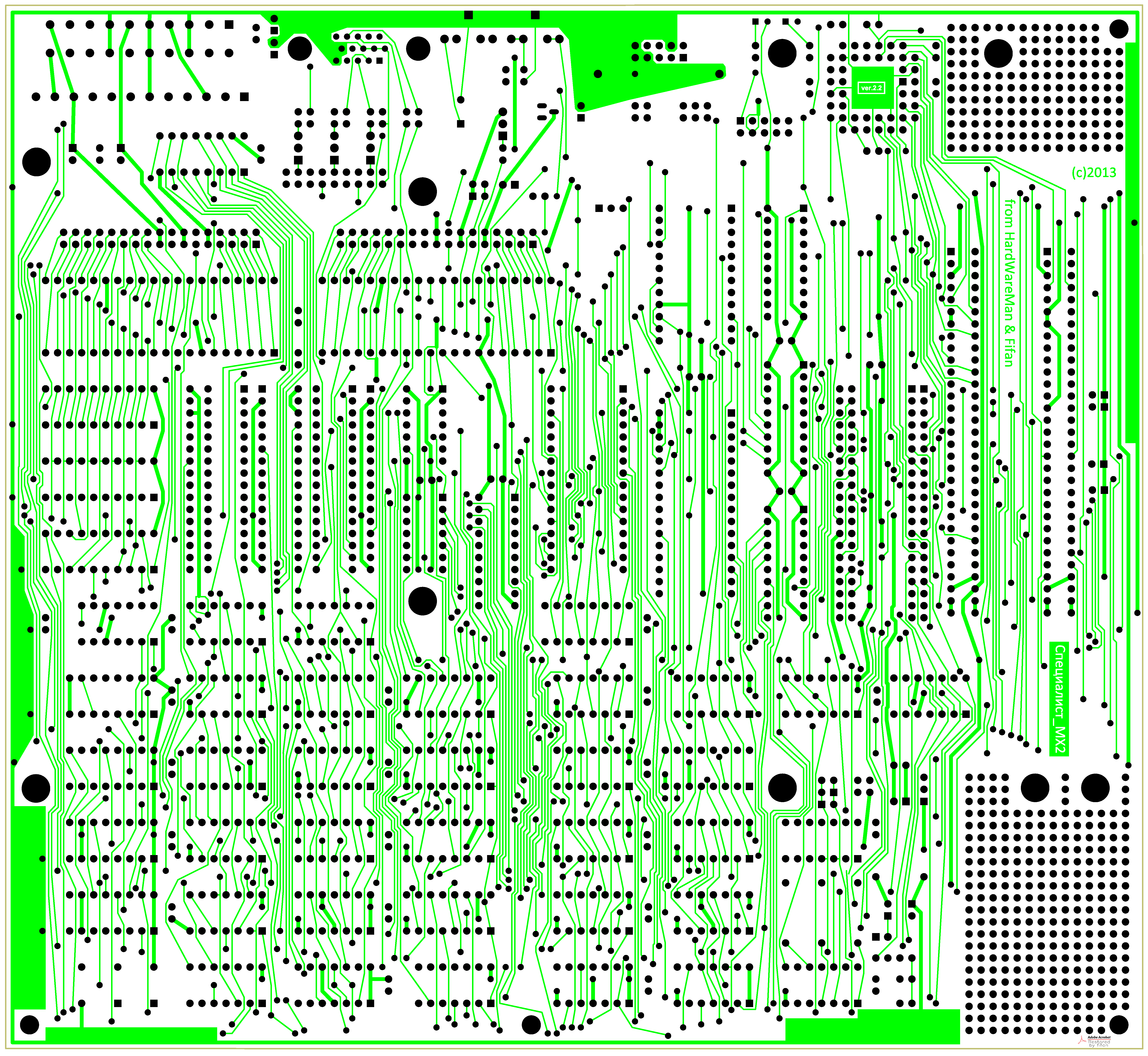

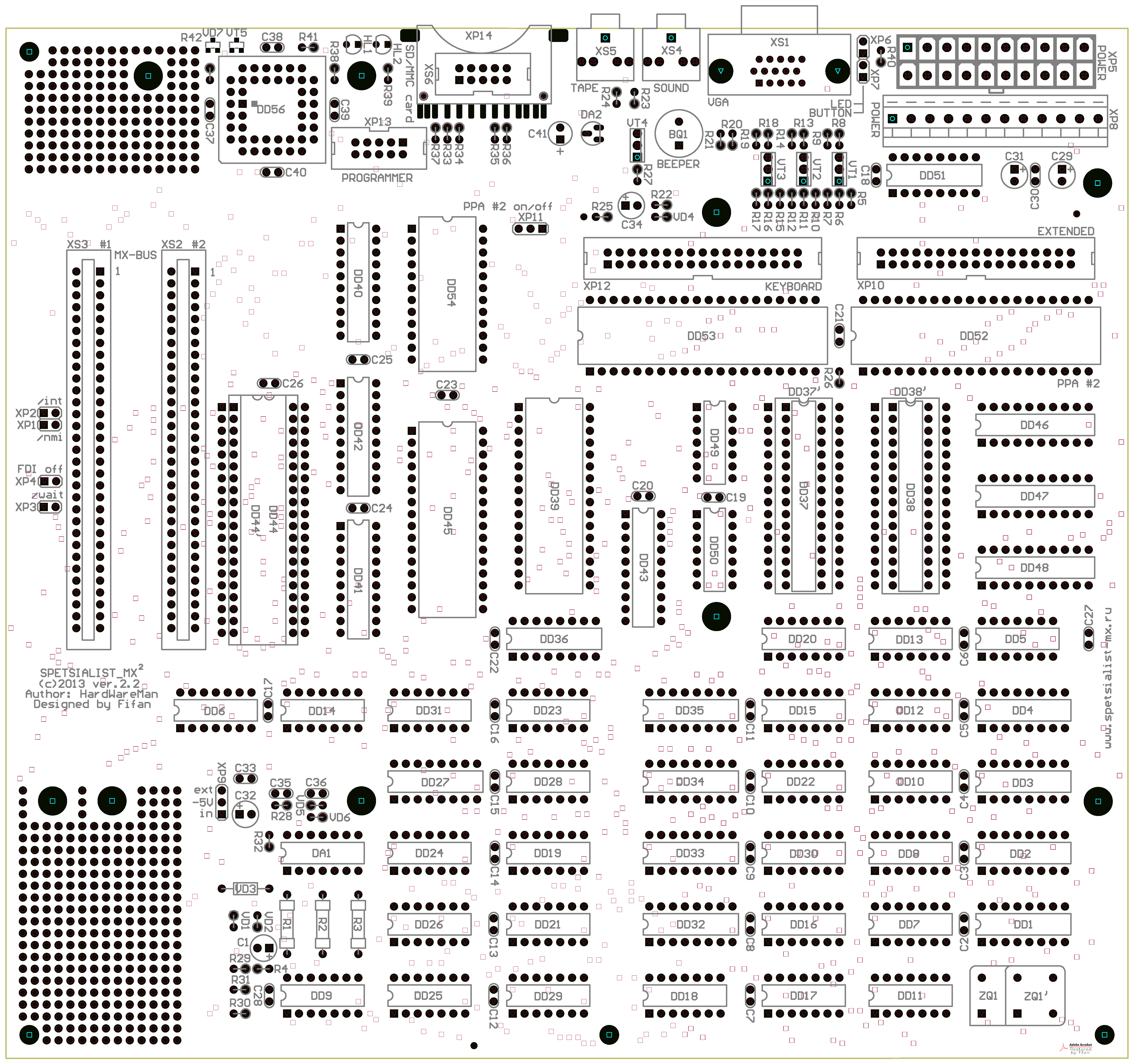

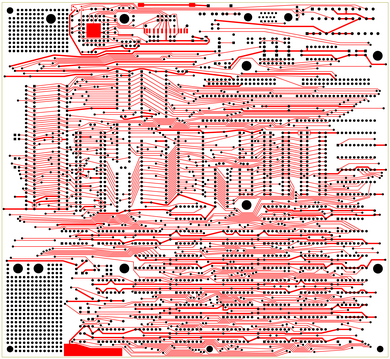

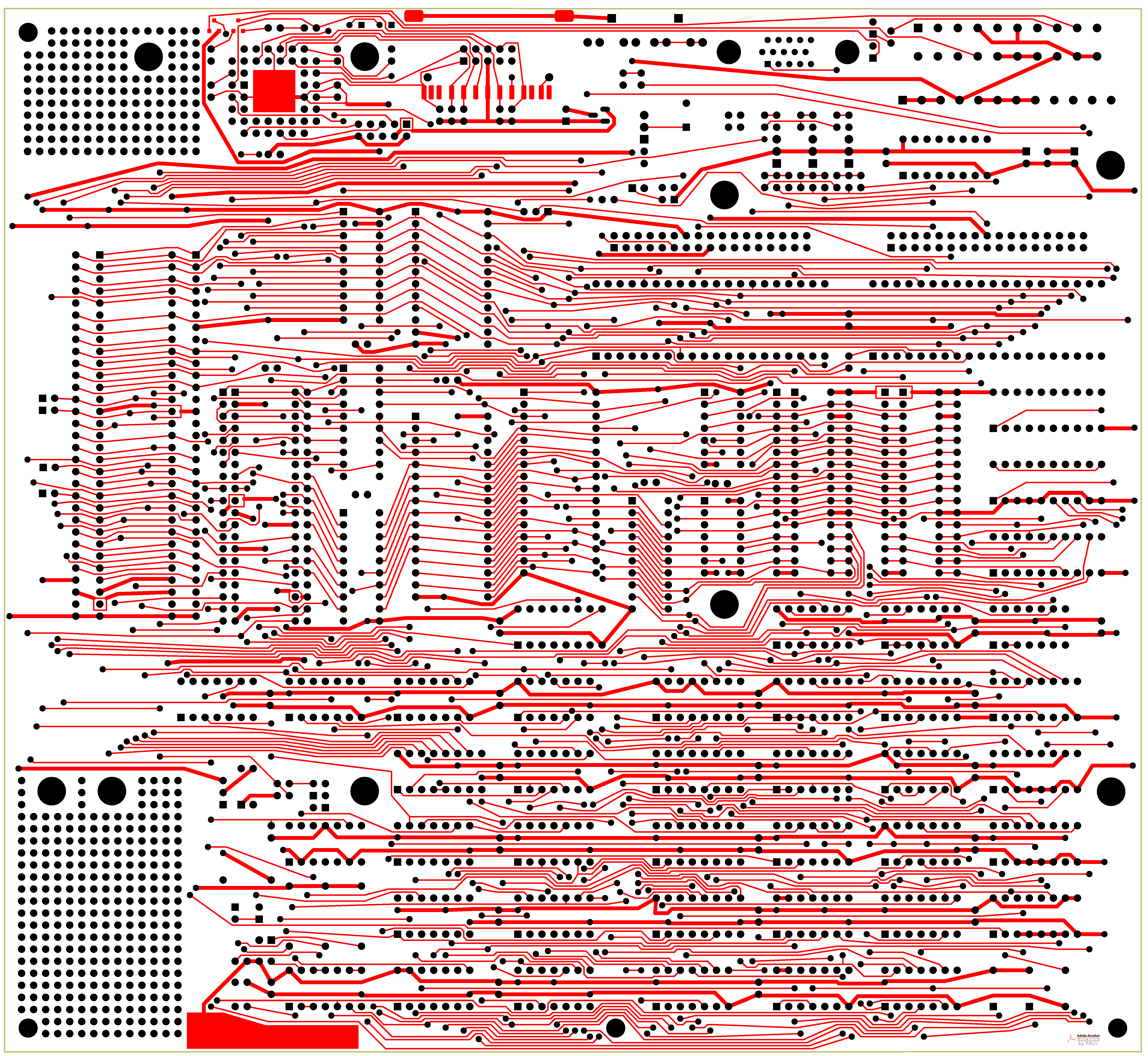

Бит признака ROM_EN доступен по адресу U1.1. По сбросу устанавливается режим 3, ROM_EN=0. Если выбран режим "Стандарт", то проверяется SD / MMC карта, если там присутствует системный Монитор, то он загружается, отключается ПЗУ и запускается Монитор из ОЗУ (для буфера используется экран, так что ОЗУ пользователя не портится: сброс машины не деструктивен, только восстанавливает систему). Если выбран режим МХ, то загрузчик включает Режим 2 и запускает ПЗУ с адреса 0000H. Это даёт возможность использовать стандартный софт МХа. У МХа и режима "Стандарт" разные страницы ПЗУ. Режим 0 включается записью в порт U0.0, Режим 1 включается записью в порт U0.1, режим 2 включается записью в порт U0.2 и режим 3 включается записью в порт U0.3 (или по сбросу). Таким образом, в "стандартном" режиме это ячейки F7FCH...F7FFH, а в режиме МХа FFFCH...FFFFH соответственно Ниже представлены картинки печатной платы компьютера третьей ревизии. Гербер файлы для самостоятельного заказа на изготовление печатной платы от автора распространяются бесплатно. Внешний вид печатной платы представлен ниже (рисунки кликтабельны).

__



СЕЛЕКТОР АДРЕСОВ

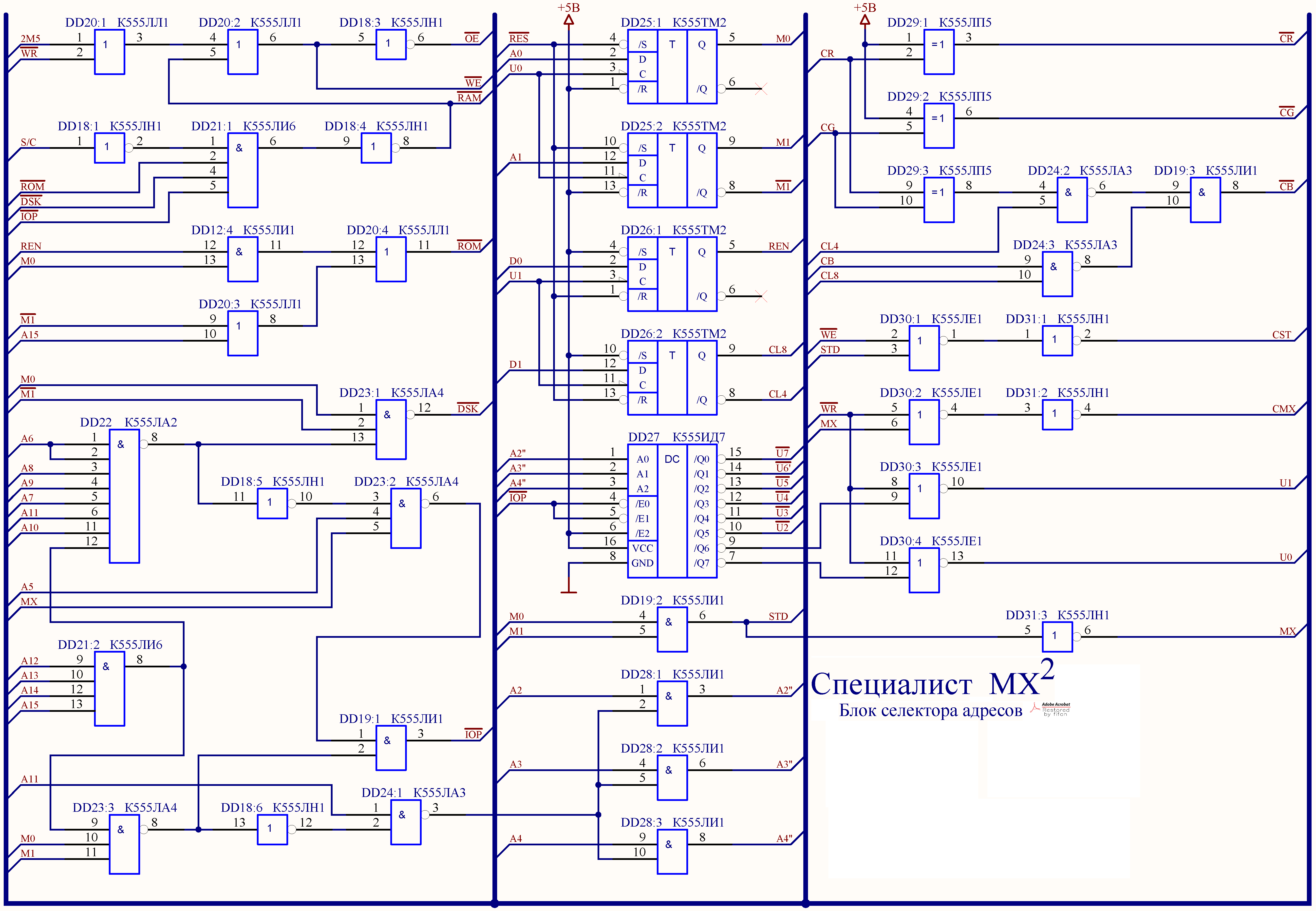

Селектор адресов служит для формирования сигналов управления памятью и выборки устройств. Ниже приводится схема селектора адресов (схема кликтабельна).





Назначение	Файл
Схема ПК "Специалист МХ2"	SpetsialistMX2.pdf
Гербер файлы печатной платы ПК "Специалист МХ2" от Fifan'а	Spetsialist_MX2_gerbers.rar
