ИНТЕРФЕЙСЫ В ПК "СПЕЦИАЛИСТ МХ2"

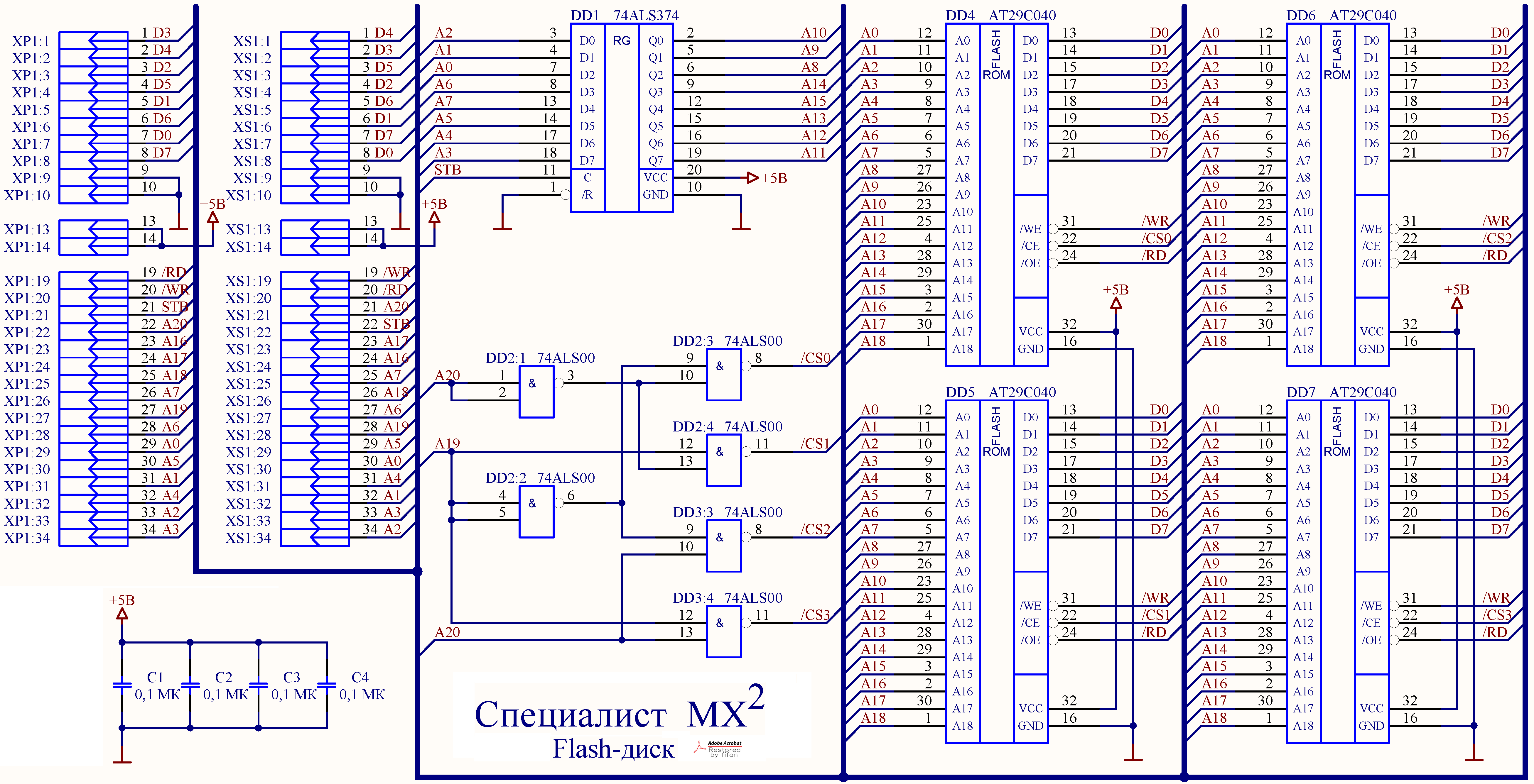

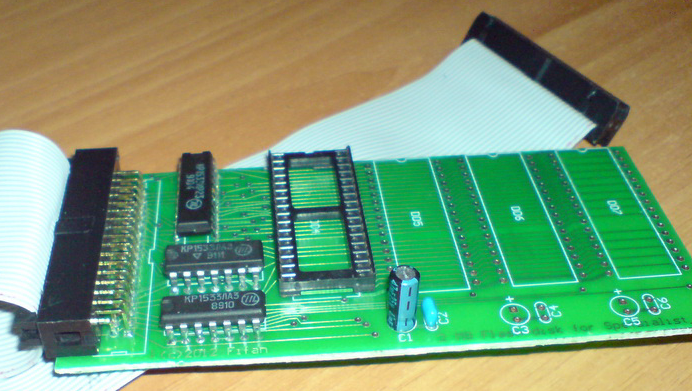

Схема подключения интерфейсов не очень отличается от аналогичной Специалиста МХ, за исключением узла считывания с магнитофона собранного на элементах R28 ... R32, C35, C36, VD5, VD6, DA1. В режиме Стандарт также возможно подключение к XP10 Flash - диска, схема которого приведена ниже схемы интерфейсов.

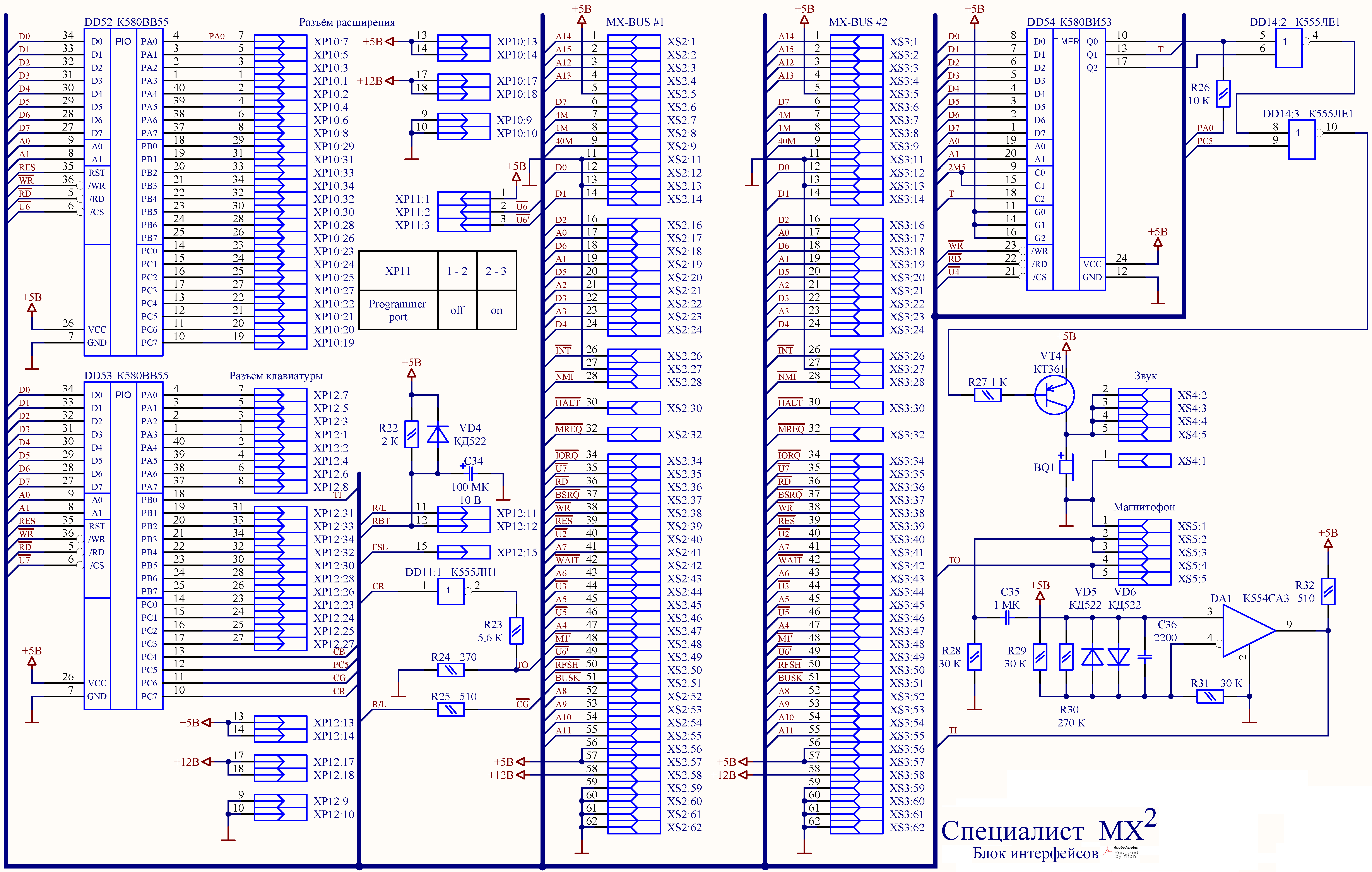

Ниже приводится схема интерфейсов (схема кликтабельна).

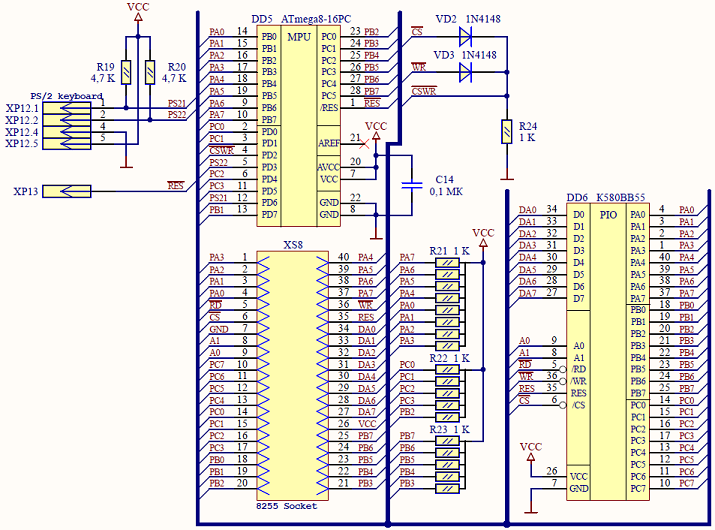

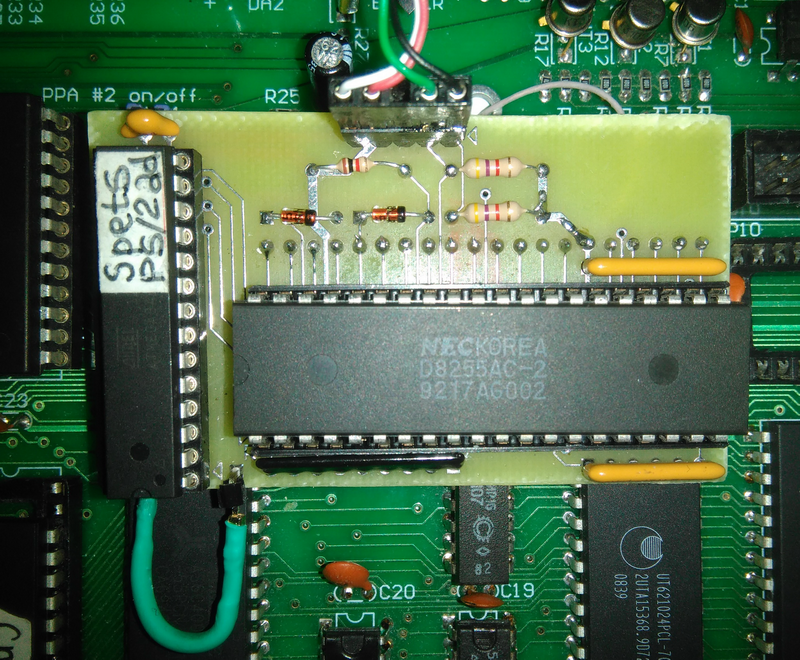

К Специалисту МХ2 возможно также подключить PS/2 адаптер клавиатуры от Vinxru. Ниже представлены схема и фото данного девайса. Плата адаптера подключается к основной при помощи штырьков, вставляемых в панельку К580ВВ55 (DD55). На штырёк XP13 нужно подать сигнал RBT (вывод 2 DD16) с основной платы.



СЧИТЫВАТЕЛЬ SD КАРТ

Автором ПК разработана и воплощена в ПЛИС схема считывателя SD карт. Он позволяет на данный момент загружать в память файл bios.bin c образом ПЗУ (до 12 кБайт), записанный на SD карту. Принцип работы считывателя таков. При записи в регистр данных SPIReg стробом /WR данные с шины записываются в регистр сдвига, по окончанию сброса верхний триггер записывает "0" и начинается процесс сдвига. Сразу же формируется "окно" сдвига BUSY. Если сдвиг не закончится к началу следующей команды процессора, то сигнал BUSY вызовет захват шины и процессор будет остановлен. Во время сдвига формируется 8 тактовых импульсов CLK, выставляется старший бит данных на MOSI и считывается в младший бит со входа MISO. После 8 тактов сдвига верхний триггер опрокинется сигналом переноса счётчика и процесс остановится. При этом снимется сигнал BUSY и со следующим тактом процессор продолжит выполнение программы.

Так работает регистр данных SPIReg. Есть ещё регистры управления. Для правильной инициализации "свежевставленной" карты требуется низкая скорость SPI (312,5 кГц), ну а после инициализации можно использовать быструю скорость (2,5 МГц). Данные скорости формируются в делителе Divider.

При чтении из регистра управления распределение битов таково:
D0 - "0" - карта не выбрана и "1" - карта выбрана;
D1 - текущая скорость обращения с картой ("0" - 312,5 кГц и "1" - 2,5 МГц);
D6 - "0" - готов и "1" - занят сдвигом;
D7 - "0" - карты нети "1" - карта вставлена.

При записи в регистр управления распределение битов таково:
D0 - "0" - карта не выбрана и "1" - карта выбрана;
D1 - текущая скорость обращения с картой ("0" - 312,5 кГц и "1" - 2,5 МГц);
D2 - "1" - сигнал обращения к карте - Operate - красный светодиод;
D3 - "1" - сигнал вставленной карты - Insert - зелёный светодиод.

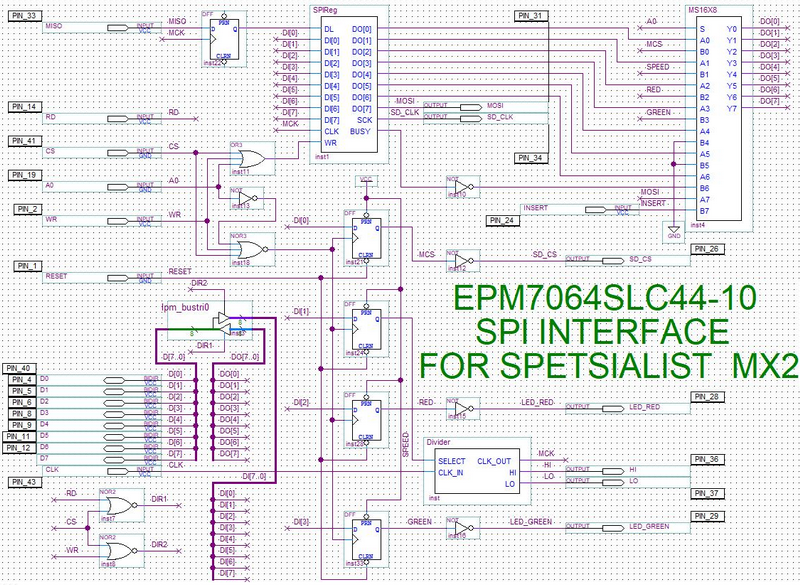

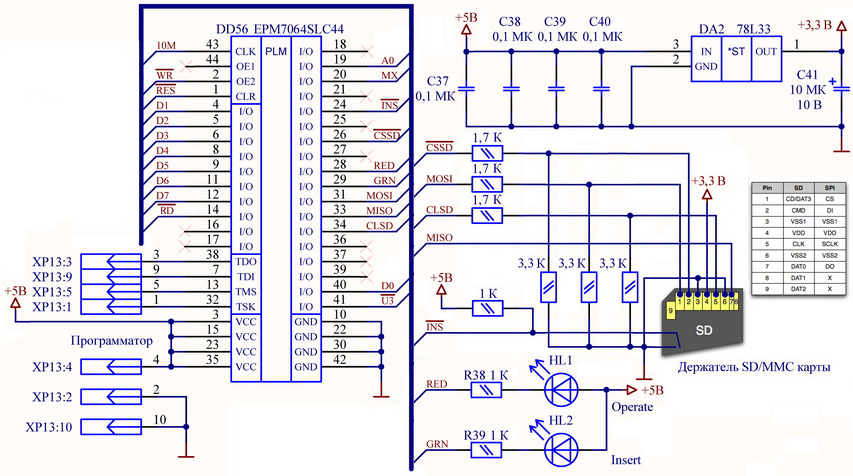

Схема считывателя SD карт с цепями питания представлена ниже. Она собрана на ПЛИС EPM7064SLC44. "Внутренность" ПЛИС приведена ниже.

Назначение	Файл
Схемный ввод ПЛИС интерфейса SPI	SPI.pdf
Исходники в формате Quartus 9.1 Full	spets_mx2_sd.rar
