ПАМЯТЬ В ПК "СПЕЦИАЛИСТ МХ"

В таблице приведено распределение памяти (ОЗУ, ПЗУ) и адреса внешних устройств.

Адреса	Назначение
0000H...8FFFH	ОЗУ пользователя (36 кБайт)
9000H...BFFFH	Экранная область (12 кБайт)
C000H...C5FFH	Знакогенератор КОИ - 8
C600H...D1EFH	BIOS_MX (3 кБайта)
C800H	"Окно" BIOS
D1F0H...D29FH	Служебные ячейки
D2A0H...D2FFH	Системный стек
D300H...E7FFH	Системное ОЗУ
E800H...F7FFH	Область загрузки Отладчика и Редактора
F800H...FFBFH	RAMFOS (3 кБайта)
F800H	"Окно" RAMFOS
FFC0H...FFDFH	"Окно" микропроцессора
FFE0H...FFE3H	Порты клавиатуры (КР580ВВ55)
FFE4H...FFE7H	Порты "программатора" (КР580ВВ55)
FFE8H...FFEBH	Порты контроллера дисковода (К1818ВГ93)
FFECH...FFEFH	Порты таймера (К580ВИ53)
FFF0H...FFF3H	Дополнительные порты контроллера дисковода
FFF4H...FFF7H	Резерв
FFF8H	Порт контроллера цвета
FFF9H...FFFBH	Резерв
FFFCH	Закрытие страниц RAM / ROM - дисков
FFFDH	Открытие страницы RAM - диска (D2...D0 - № стр.)
FFFEH	Открытие страницы ROM - диска

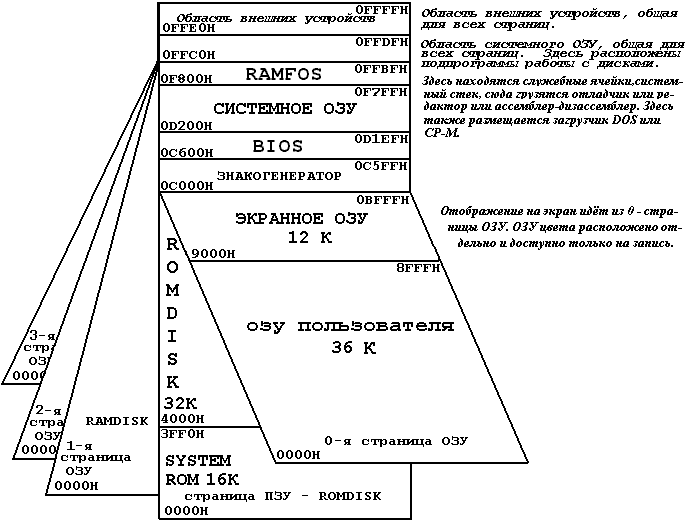

Более наглядное представление памяти представлено на рисунке. Следует учесть, что в последней версии ПК Специалист МХ страниц RAM - диска уже можно было подключать до 8.

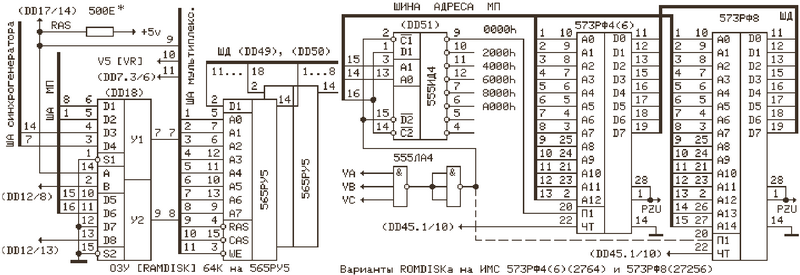

Подключение ОЗУ и ПЗУ представлено на рисунке.



ПОДКЛЮЧЕНИЕ ОЗУ

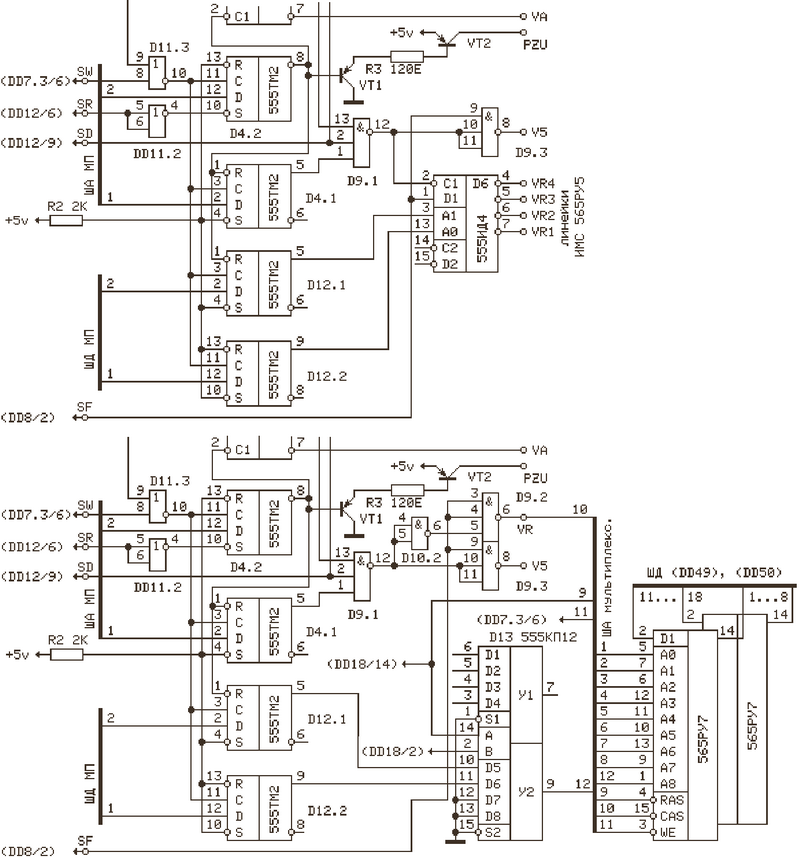

Ниже на рисунке представлена схема Селектора адресов для RAM - диска а ИМС К565РУ5 (сверху) и К656РУ7 (снизу). Эта схема соответствует схеме Селектора адресов и продолжает нумерацию её элементов. Новым элементом является ИМС D12, в которую записывается номер страницы с шины данных микропроцессора в момент включения RAM - диска. А также иначе включена ИМС D6 - дешифратор номера страницы, которая включает соответствующую страницу RAM - диска. ИМС D12 устанавливается на плате Селектора адресов поверх ИМС D4 подпайкой большинства одноименных выводов, кроме информационных входов и выходов.
На схеме для RAM - диска на К565РУ7 дешифратор D6 не используется. Новым элементом (помимо D12) является мультиплексор D13, который устанавливается на плате компьютера поверх одного из мультиплесоров, например (DD18). Данный мультиплексор дополняет шину адреса мультиплексоров старшим разрядом (A8). Остальные разряды формируются также, как показано на схеме представленной ранее.

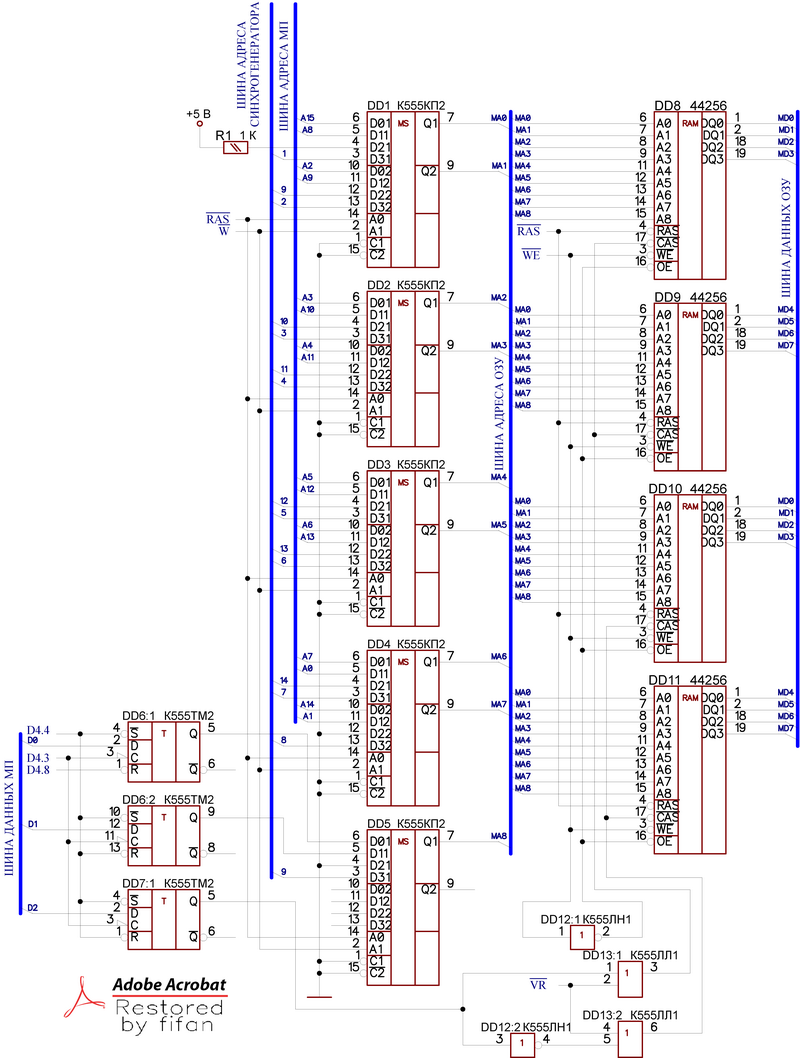

Схема RAM - диска на ИМС 44256 с "правильной" схемой регенерации ОЗУ. Входы К555ТМ2 подключаются в схему Селектора адресов. Подключение шины данных ОЗУ расчитано на объединение входов и выходов ОЗУ, например, как в схеме ПК Специалист - Экспресс.

КОНТРОЛЛЕР ЦВЕТА ПК "СПЕЦИАЛИСТ МХ"

В состав компьютера был введён контроллер цвета, допускающий 16 цветов на точку при разрешении 384 х 256 точек и имеющий своё собственное ОЗУ. Появилась возможность создавать "цветные" программы.

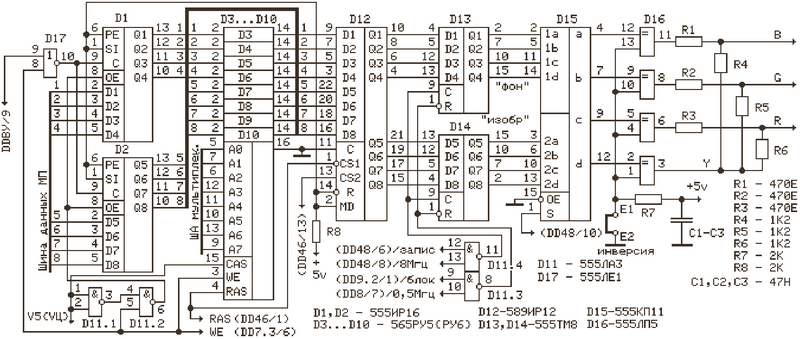

Основным отличием данной версии от предыдущих является наличие собственного порта цвета, реализованного на регистрах D1, D2. Это существенно облегчило программную поддержку контроллера цвета. Код цвета записанный в контроллер постоянно хранится в нём. При записи информации в экранную область памяти, код цвета из регистров порта параллельно записываются в ОЗУ цвета на элементах D3...D10. При отображении информации на экране монитора, одновременно с извлечением из видео ОЗУ байта посылки (8 горизонтальных точек), из ОЗУ цвета извлекается код цвета и фиксируется в регистре D12. Далее, при выводе битов полок видеоизображения на экран, код цвета записывается в регистры D13, D14. Смена полки видео битов и смена кода цвета согласованы во времени и осуществляется одновременно сигналами управления, подаваемыми на входы элементов D11.3 и D11.4. Ими же реализуется и режим гашения видеосигнала за кадром. Видеоимпульсами, подаваемыми на вход S мультиплексора D15, осуществляется выбор цвета фона (младший полубайт кода цвета) или цвета изображения (старший полубайт кода цвета). С выходов D15 код цвета через буферные элементы D16 подаётся на резисторную матрицу R1...R6. Три бита цвета RGB в совокупности позволяют получить только 8 цветов. Для расширения вариантов цветов до 16 используется бит яркости Y. Резисторная матрица R1...R6 обеспечивает подмешивание бита яркости к комбинации цветов RGB, обеспечивая тем самым получения 16 цветовых комбинаций. Буферные элементы D16 также позволяют сменить логики видеосигналов RGB с положительной на отрицательную (инверсную). Осуществляется это перемычкой Е1 - Е2. При замкнутой перемычке - положительная логика видеосигнала, когда гашение за кадром определяется нулевым логическим уровнем элементов D16, а яркость - единичным логическим уровнем. Смена логики видеосигналов RGB необходима для согласования контроллера с разными типами телевизоров или мониторов.
В схеме контроллера предусмотрено применение ИМС памяти К565РУ5 и К565РУ6. Обусловлено это дефицитностью (в то время) ИМС К565РУ6. К тому же управление ИМС К565РУ5 в данном случае проще, так как выборка ОЗУ цвета осуществляется тем же сигналом V5 что и основное ОЗУ ПК.
Выход контроллера рассчитан на входное сопротивление входов RGB и синхронизации видеомонитора порядка единиц (1,5 … 2 кОм). В ряде мониторов входное сопротивление этих входов составляет 75 Ом. В этом случае сигналы RGB и синхронизации необходимо подавать через эммитерные повторители, что не совсем удобно и эффективно. Поэтому рекомендуем в таких мониторах резисторы на входах, определяющие входное сопротивление, заменить на более высокоомные -  15 … 20 кОм.
Контроллер наладки не требует при исправных элементах. ИМС памяти рекомендуем предварительно оттестировать. Визуально видеть качество работы всего ОЗУ цвета позволяет Test_MX (ПЗУшный). Регулирование цветовых градаций следует осуществлять регуляторами монитора (телевизора). При настройке цветовых градаций рекомендуем пользоваться программой Test_col из архива soft_mx_i80.rar.

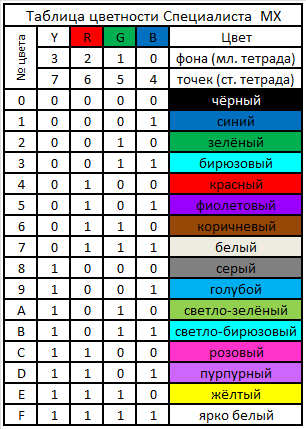

Ниже представлена таблица цветности ПК "Специалист МХ", применяемая в контроллере цвета.
